Percobaan 3

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Hardware

3.Video Praktikum

4. Analisa

5.Link Download

1. Jurnal [kembali]

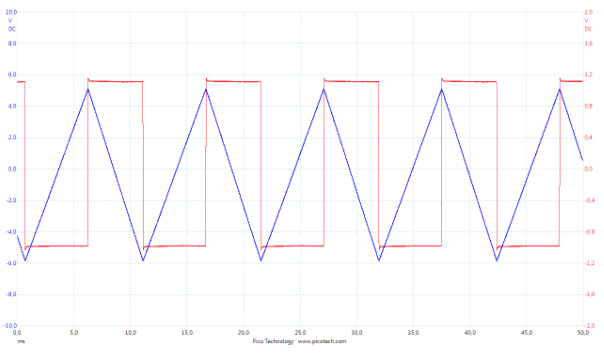

Sinyal yang dihasilkan :

Saat J11 dan J13 ON



Saat J11 dan J14 ON

Saat J12 dan J13 ON



Saat J12 dan J14 ON

Saat J11, J12, J13 dan J14 ON



2. Hardware [kembali]

3. Video Praktikum [kembali]
Berikut adalah Video Praktikum :

4. Analisa [kembali]

a. Jelaskan prinsip kerja rangkaian secara sederhana!

Triangle Wave Generator atau Pembangkit Gelombang Segitiga umumnya terdiri dari 2 bagian utama. Bagian utama tersebut adalah rangkaian Non-Inverting schmitt triger oleh A1 dan rangkaian integrator yang dibangun oleh A2.Feedback yang terdapat pada rangkaian integrator adalah Kapasitor sedangkan pada rangkaian Non-Inverting schmitt triger adalah resistor.

Prinsip kerja rangkaian Triangular Wave Generator atau Pembangkit Gelombang Segitiga  adalah output rangkaian Non Inverting schmitt triger pada Triangle Wave Generator atau Pembangkit Gelombang Segitiga ( gelombang kotak) digunakan untuk driver rangkaian integrator A2. Output pada rangkaian Non Inverting schmitt triger merupakan input dari rangkaian Integrator.

Rangkaian integrator akan memberikan output berupa gelombang segitiga dan digunakan untuk umpan balik (feedback) ke rangkaian Non-Inverting schmitt triger A1 pada rangkaian Triangular Wave Generator atau Pembangkit Gelombang Segitiga ini sehingga rangkaian NonInverting schmitt triger A1 akan memberikan input ke integrator lagi dan hal ini berulang terus .

b. Apakah fungsi ON/OFF jumper pada sinyal?

On / off  jumper pada rangkaian akan mempengaruhi penggunaan kapasitor dan resistor pada rangkaian sehingga akan berpengaruh terhadap frekuensi. Ketika frekuensi besar maka periodanya kecil dan ketika perioda kecil maka gelombang yang dihasilkan renggang, dan begitu sebaliknya.

c. Apa pengaruh kapasitor dan resistor?

Kapasitor dan resistor pada rangkaian Triangle Wave Generator berpengaruh untuk menentukn frekuensi kerja.
Apabila semakin besar nilai kapasitor dan nilai resistor yang digunakan akan semakin kecil frekuensi yang didapatkan, jika nilai kapasitor dan nilai resitor semakin kecil maka nilai frekuensi yang didapatkan akan semakin besar.

5. Link Download [kembali]
Download Video Download
Download HTML Download
